ماشین تا کردن و چسباندن کارتن با عملکرد دوختی

صفحه اصلی » تولیدات » ماشین تا کردن و چسباندن کارتن با عملکرد دوختی
ماشین تا کردن و چسباندن کارتن با عملکرد دوختی

ویژگی های اصلی
1. ماشین تا کردن و چسباندن کارتن برای مقوا های کنگره دار 2 و 5 و 7 لایه بکار می رود.
2. میخ ها دوخت بین 50 تا 90 میلیمتر می باشند
3. با توجه به ظرفیت تولید بالا ، سرعت منگنه کار دستگاه بین 1000 تا 1200 منگنه در دقیقه می باشد.
4. خط تولید بسته بندی مواد شامل سیستم تغذیه مقوا خودکار، تا زدن، تنظیم کردن، دوخت وچسب کاری، شمارش، ذخیره و تخلیه می باشد.
5. تنظیم مقوا و دوخت توسط سروو موتور کنترل می شود
6. استفاده از استاندارد ها ی دوخت #17 و #18 برای میخ ها و همینطور زاویه دوخت 45 درجه ای دستگاه
7. 4 سروو موتور از Yaskawa وارد شده اند.

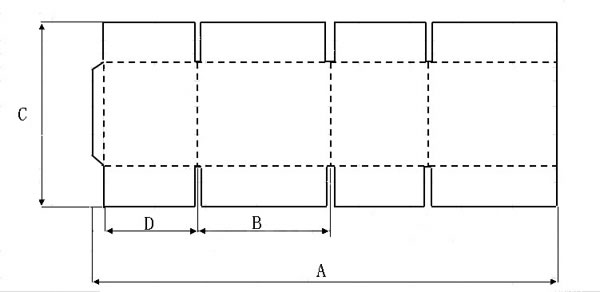

مشخصات

مدل JHXDX-2000 JHXDX-2800
آیتم Max. Min. Max. Min.
A 1900 700 2520 750
B 900 300 900 300
C 600 150 620 150
D 800 350 760 640

پارامتر های تکنیکی

مدل JHXDX-2000 JHXDX-2800
بزرگترین سایز مقوا 900×1900mm 900×2600
کوچکترین سایز مقوا 250×700mm 300×850
مساحت فضای نصب 2600×10000mm 3500×12000mm
پاور کلی 7.9kW 7.9kW
برق مورد نیاز 3-phase 380V 3-phase 380V

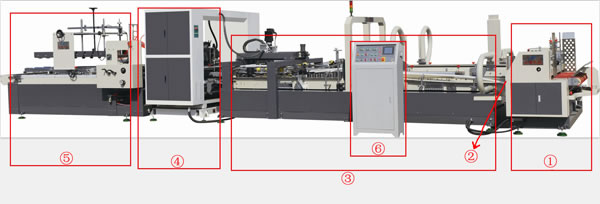

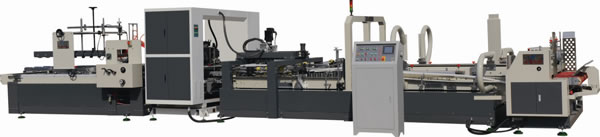

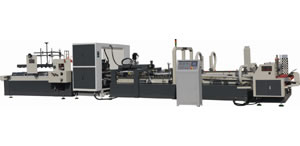

استراکچر کلی

①فیدر خودکار
②دستگاه چسب زنی خودکار
③واحد تا زنی خودکار
④دوخت خودکار
⑤نوار نقاله
⑥بخش های الکتریکی

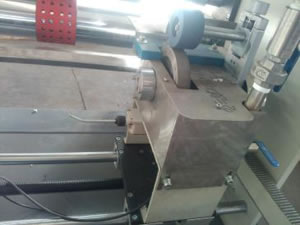

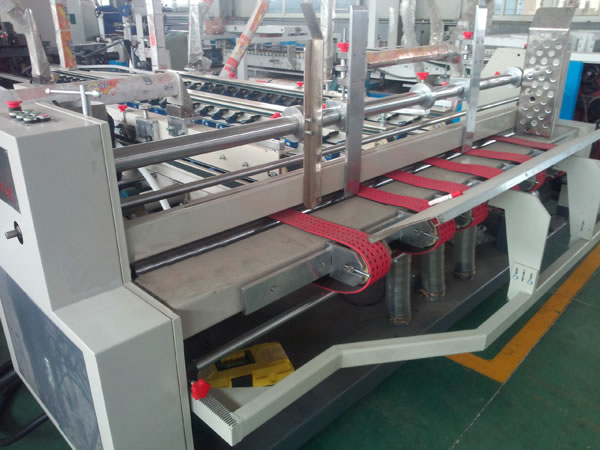

فیدر خودکار

فیدر خودکار از جاروی لاستیکی کیفیت بالا بهره میگیرد که تا از سطوح صاف مقوا ورودی اطمینان حاصل کند. طراحی ویژه این دستگاه کمک میکند تا راحت ، سریع و با دقت تنظیم شود. عملکرد های غیر وابسته به جهت، سوپاپ ورودی کاغذ عملکرد را ساده و با دقت و براساس سایز کارتن انجام می دهند.

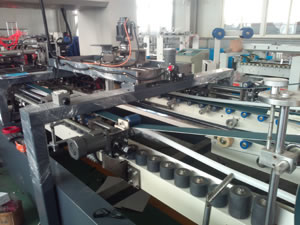

واحد انتقال چسب و میخ منگنه

1. پهنای چسب از 20 تا 25 میلیمتر است. چسب کاری در قسمت زیرین کارتن بکار برده می شود.
2. وابسته به شرایط بورد کنگره دار شده تانکر چسب میتواند به پهلو حرکت کند. در کنار ظرفیت بالای تانکر چسب، برای تمیزکاری راحت هم این تانکر ارزیابی شده است.
3. میزان چسب ورودی قابل تنظیم است
4. سیستم کنترل الکتریکی منجر به دقت بالای منگنه کاری کارتن ها می شود.

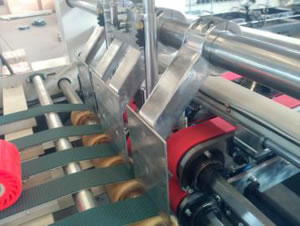

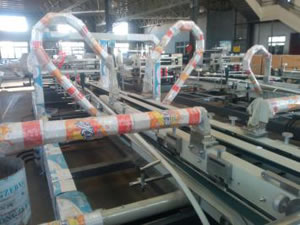

واحد تا کردن خودکار

1. واحد تغذیه از کمربند اصتحکاکی بهره می گیرد. نوار نقاله که پیشنهاد شده برای کنترل سرعت تا مورد استفاده قرار گیرد میتواند به صورت جداگانه کنترل شود و با موتور اصلی نیز هماهنگ می شود.
2. تنظیمات برای تغییر سفارش به راحتی و سرعت انجام میگیرد.
3. با کمک غلتک و چاقو چین دار و صفحه فلاپینگ، چین های معروف به دمب ماهی به راحتی حذف می شوند.
4. سیستم جبران و اصلاح ثانویه منجر به سطح صاف کارتن خواهد شد.

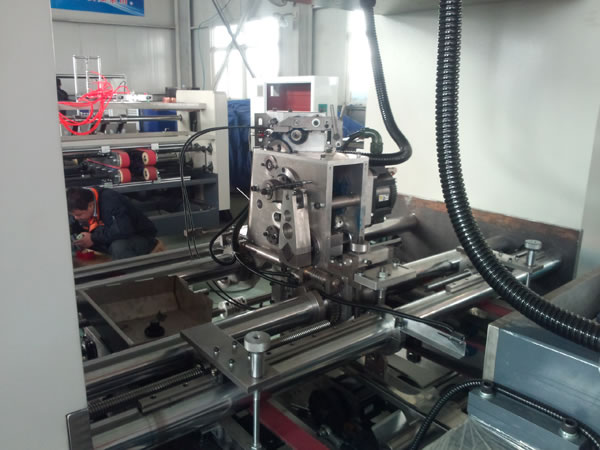

منگنه زن خودکار

1. این دستگاه از تسمه هدایت هماهنک شده، سیستم کنترل PLC و نمایشگر لمسی برای راحتی دقت و سرعت کار دستگاه استفاده می نماید.
2. مصرف برق کمتر، سرعت بالا، پایداری بالا از مشخصه های این دستگاه برای بهبود کیفیت کارتن می باشد.

واحد ذخیره و شمارش

1. بشقاب فلاپینگ برای کاهش چروک های دم ماهی مانند استفاده می شود.
2. مقدار کارتن ها در هر پشته می تواند به میزان 10 ، 15، 20 و 25 عدد تنظیم شود.

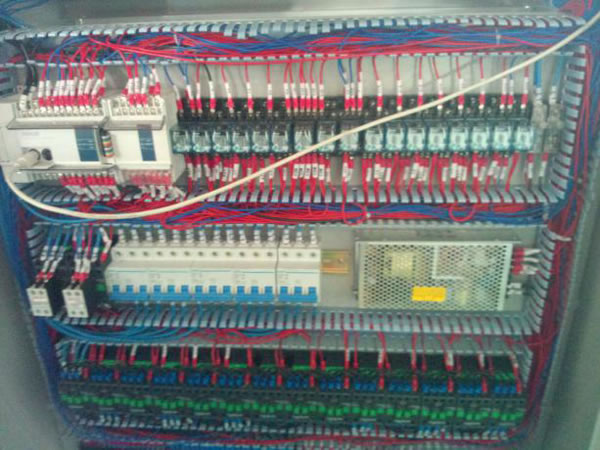

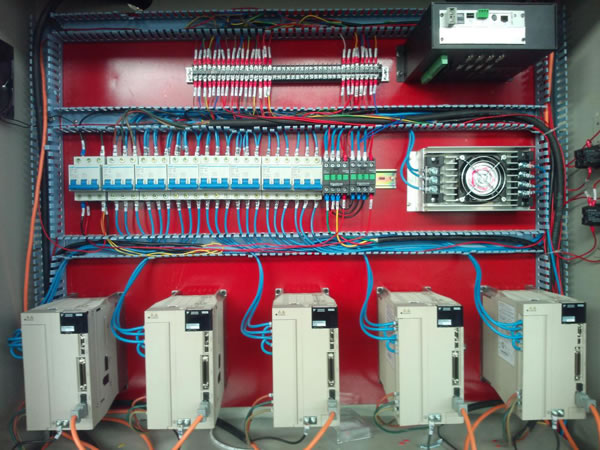

بخش های الکتریکی

1. بخش های الکتریکی به صورت علمی و مناسب و بهینه و با کیفیت خوبی طراحی شده اند که نرخ خطای دستگاه را به حداقل می رساند.
2. سیستم کنترل سروو موتور های دقیق Yaskawa یکی از عوامل عملکرد دقیق این دستگاه می باشد
3. رله حدفاصل Schneider فرانسه و سوییچ Omron

جریان تولید

1. ورودی خودکار
2. چسب زنی خودکار
3. تازنی خودکار
4. تازنی خودکار
5. دوخت خودکار
6. ذخیره و شمارش خودکار
7. بسته بندی دستی
8. دسته بندی خودکار

اگر علاقه مند به داشتن اطاعات بیشتر این ماشین هستید با ما تماس بگیرید.
