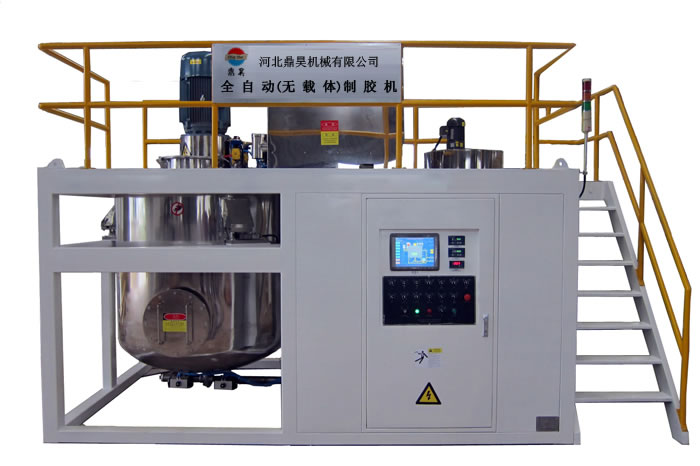

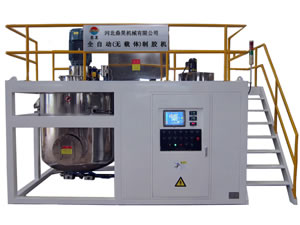

ماشین خودکار چسب سازی

صفحه اصلی » تولیدات » ماشین خودکار چسب سازی
 ماشین بازرسی چاپ

این ماشین برای تولید چسب مقوا های کنگره دار استفاده می شود.

پیکربندی
1. سیستم مخلوط مواد
این بخش از ماشین از یک تانکر استیل ضد زنگ که با تکنولوژی های جدید صاف کاری شده است بهره می گیرد. موتور مخلوط کن یک موتور 1.5kW است، همانند ماشین ها مخلوط کن عمودی، که منجر به کارایی بهینه آن شده است. در ضمن 3 دسته از سیستم تواضن در آن نصب شده است که به کاربر برای کار با این مخلوط کن چسب کمک می کند.

2. پایه و پلتفرم
پایه ماشین ساخت چسب از استیل کربن استاندارد Q235-A تولید شده است. در ضمن ماشین ساخت چسب خودکار همراه با نردبان و محافظ ساخته شده از استیل کربن Q235 ارایه می شود.

3. سیستم کنترل و نرم افزار
ماشین چسب با یک پنل کنترل اصلی ارایه می شود. تمامی موتور ها با سیستم محافظ برای جلوگیری از خرابی و سیستم هشدار دهنده نصب شده اند. محصول ما از سیستم کنترل PLC از شرکت زیمنس و سیستم ارتباط با کاربر WEINVIEW از تایوان (یا هر شرکتی که سفارش مشتری باشد) بهره می برد. در ضمن از سیستم پنوماتیک ساخت ما در آن بهره گرفته شده است. نرم افزار طراحی شده در این شرکت به کاربر کمک می کند تا فهم بهتری از عملکرد های دستگاه در زمانی کوتاهتر داشته باشد. پسورد چند مرحله ای برا ی بخش فرمول و تغییر پارامتر برای امنیت بیشتر این دستگاه تعبیه شده است.

4. بوراکس خودکار و سیستم تغذیه افزایشی
ما به صورت ویژه ای تانکر ذخیره سازی را تهیه کردیم که بخش ضد مسدود شدگی و خرابی تغذیه دارد که به دلیل رطوبت بوراکس به وجود می آید. کنترل میزان بوراکس و مواد افزودنی توسط سه دسته سیستم توازن دقت بالای مستقل انجام میگیرد.

5. سیستم تغذیه الکل خودکار
سیستم تغذیه الکل از ماشین ساخت چسب متشکل از تانکر ذخیره از استیل ضد زنگ و پمپ دیافراگمی با دوام که از کمپانی GRACO آمریکا وارد شده، می باشد.

6. سیستم تغذیه بخار خودکار
سیستم تغذیه بخار خودکار شامل یک بخش کنترل دما و دریچه توپی پنوماتیک برای کنترل تغذیه بخار می باشد. در ضمن این دستگاه یک سیستم هشدار برای حالاتی مه دما به صورت غیر عادی بالا می رود، دارد.

7. سیستم تغذیه آب خودکار از ماشین ساخت چسب
منبع آب میتواند آب را وارد و یا بازیافت نماید. عرضه آب از آب تمیز و آب بازیافت شده سوییچ می شود تا دچار کمبود آب در بخش آب بازیافت شده نباشیم.

8. سیستم انتقال چسب خودکار
پمپ دیافراگمی پنوماتیک 2 اینچی که از چدن ساخته شده از کشور های دیگر وراد شده است. سیستم پمپ دیافراگمی قادر است تا چسب را از تانک ذخیره سازی به سمت تانکر های مورد استفاده مقوا های یک رو و دو رو بفرستد. در ضمن خط تولید چسب ما از طریق چند مرحله سنسور های هوشمند فرایند چسب مایع را در هر منبع بررسی میکنند. در حالاتی که چسب درون منبع کمتر از مقدار مورد نظر بود سنسور ها سیگنالی رو به دستکاه ساخت چسب ارسال می کند تا شروع به کار کند و میزان چسب مورد نظر را تهیه کند.

9. تانکر ذخیره چسب، سیستم انتقال چسب و سیستم انتقال مواد خام
تانک چسب 1.8 تنی چسب و سیستم انتقال مسیول انتقال چسب به تانکر های عملیاتی می باشند. تانکر ذخیره چسب همره با سنسور اندازه گیری سطح مایع و دستگاه ضد مسدود شدن می باشد.

1. آب
2. دمای اولیه و ترکیب
3. چسب
4. الکل قلیایی
5. اولین ترکیب
6. آب
7. حرارت دهی ثانویه
8. چسب
9. افزودنی
10. بوراکس
11. مخلوط ثانویه
12. انتقال چسب به تانکر

منبع تغذیه

آیتم مشخصات تعداد
موتور اصلی برای مخلوط کردن 3-phase 380V 15kW 1
موتور انتقال چسب 3-phase 380V 4kW 2
موتور حمل کننده چسب در حال پخت 3-phase 380V 0.55kW 1
موتور حفظ توازن نوار انتقال چسب 3-phase 380V 0.55kW 1
موتور انتقال بوراکس 3-phase 380V 0.55kW 1
موتور برای مخلوط کردن سدیم سیلیکات 3-phase 380V 0.40kW 1

پارامتر های تکنیکی از ماشین ساخت چسب خودکار

سایز ماشین 4000×2000×3200 (mm) (مدل 1800)
ابعاد نصب 8500×3000×3500 (mm) (مدل 1800)
منبع تغذیه استاندارد 380V±10%, 50Hz, 3-phase
میزان ظرفیت ساخت چسب Max. 1500kg, min.: 500kg
حالت مخلوط کن 15kW موتور و پره های مخلوط کن دو لایه
حالت انتقال الکل قلیایی 1/2" undefinedundefinedپمپ دیافراگمی پنوماتیک
حالت انتقال چسب 2" پمپ دیافراگمی پنوماتیک
حالت گرما دهی بخار
رابط عملکرد نمایشگر لمسی رابط کاربری
کنترل وزن تانکر عملیاتی: 3 سنسور تعادل
تانکر مواد کمکی: 3 سنسور تعادل
سیستم کنترل PLC, رابط انسان و ماشین, پنل کنترلی
نرم افزار سیستم کنترل انسانی که منحصرا توسط ARIMA تولید شده از فرمول پیروی میکند و قابلیت سوییچ بین حالت خودکار و دستی را دارد و نظارت نیز خودکار است.
موتور مخلوط کن 3-phase AC motor
تانکر ذخیره سازی 1 تانک برای چسب و مواد افزودنی دیگر در نظر گرفته شده است
سنسور کنترل سطح چسب در تانکر 2 قطعه
سیستم هشدار دهنده سیستم هشدار در صورت برخورد با هر موردی مانند مشکل در موتور تغذیه، بیش از حد پر شدن و یا خالی شدن مخزن مواد و مشکل در فلکه های ورودی هشدار می دهد.

تجهیزات مورد نیاز ماشین ساخت چسب خودکار

آیتم مقدار
کاسه ویسکوسیتی 1
گام شمار الکتریکی 1
حرارت سنج الکتریکی برای نقاط چسب کاری شده 1
ظرف آزمایش (250ml) 1
عایق دما 1

مکان اجرا از ابتدا

آیتم مارک و مدل
موتور مخلوط کن اصلی Siemens 22/18.5/15kW
موتور حمل مواد 4kW
عنصر پنوماتیک AirTac
شیر پنوماتیک BESTONE
پمپ دیافراگمی America GRACO
سیستم توازن America MK
رابط کابری Taiwan WEINVIEW/Siemens/Schneider
PLC Siemens
جریان سنج Siemens

سرویس های مرتبط به نصب ماشین، عیب یابی و آموزش به کاربران
به عنوان یک تهیه کننده حرفه ای ما خدمات کلی را به مشتریان خود برای راحتی بیشتر آنها پیشنهاد میدهیم. ما تمامی مراحل نصب، عیب یابی و آموزش پرسنل را در 15 روز انجام می دهیم.

1. ما ابتدا با مشتری ها برای نصب ماشین صحبت خواهیم کرد (1 روز)
2. تایید جا، نصب، لوله کشی، عیب یابی، تایید ایمنی (7 روز)
3. تنظیم فرمول چسب، آموزش کاربران، نحوه برخورد با مشکلات (7 روز)
