خط تولید مقوای صنعتی

صفحه اصلی » تولیدات » خط تولید مقوای صنعتی
Línea de producción de cartones industriales

خط تولید مقوا ی صنعتی شامل بولبورینگ ایستاده کاغذ، ماشین نوار نقاله سقفی، تراز کنند گوشه ها، دستگاه چسب کاری، ماشین فشرده سازی، بخش خشک کننده و سیلندر خشک کن، محاصبه گر، بخش خنک کننده، ماشین کشش و جداسازی کاغذ ها، ماشین برش CNC ، واحد استاکینگ وغیره.

این خط تولید مقوا قادر به لمینیت سازی کاغذ رول شده تا وسعت حدود 1800 تا 2000 میلیمتر می باشد. این دستگاه قادر است تا روی 3 یا 4 قطعه از واسط های کنگره دار به طور همزمان کار کند که وزنش حدود 2000 گرم بر متر مربع و ضخامت 3.5 میلیمتر میشود. در ضمن مقدار تولید از 60 تا تا 120 در هر روز می باشد. مقوای تولیدی ما قابل مقایسه با محصولات وارداتی دیگر در ضخامت، فشردگی، صافی، سفتی، مقاومت در مقابل کشش می باشد. بر ای اساس این محصول میتواند بهترین جایگزین برای مقوا های فوق ضخیم وارداتی باشد.

از مشخصه های این دستگاه می توان از تکنو لوژی پیشرفته تولید، هدایت و نگهداری راحت، بهره وری انرژی بالا، حفظ محیط زیست، و غیره را نام برد. معایب انجام دستی لمینیت کردن مارا واداشت تا برای کاهش هزینه تولید وبهبود کیفیت تولید و سود اقتصادی مناسب دست به تولید این دستگاه بزنیم. بنابر این دلایل این خط تولید ترجیه داده شده برای تولید مقوا و کارتن می باشد. در ضمن از این دستگاه برای تولید جعبه سیگار، شراب، غذا، کادوو غیره استفاده می شود.

مشخصات فنی:

سرعت تولید نامی: 100m/min
سرعت تولید واقعی: 40-80m/min
عرض موثر: 600mm-1800mm
طول خط تولید: حدود 45m (بسته به نقشه های فونداسیون)
ابعاد: 40m×8.2m×3.8m

قطعات

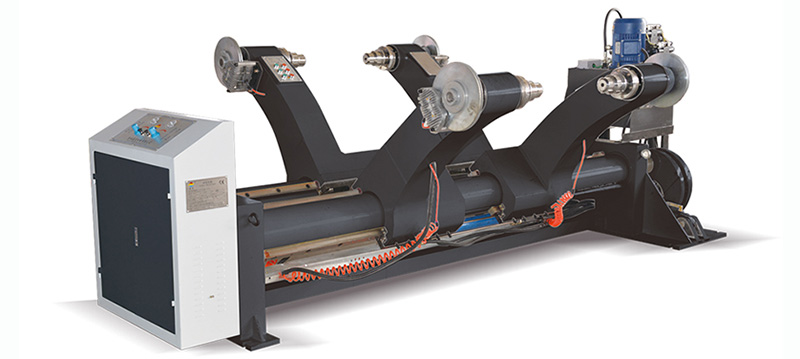

1. استند نورد غلطکی بدون شافت هیدرولیک HS-B
Industrial Cardboard Production Line
مشخصات قطعات اصلی:
  • روش حرکت: حرکت کاملاً هیدرولیک
  • قطر کلمپ: ماکزیمم Ø1500mm مینیمم Ø400mm
  • تحمل بار روی یک طرف: ماکزیمم 3000kg
  • قطر شافت اصلی: Ø240mm
  • مارک سیستم هیدرولیک: TIANYUAN
  • مارک قطعات پنوماتیک: AIRTAC
  • مارک دستگاه توزیع ولتاژ پایین: SCHNEIDER، CHNT
مشخصات سیستم هیدرولیک:
  • فشار کاری (Mpa): 12-16 MPa
  • گستره بالارفتن سیلندر هیدرولیک: Ø125mm×440mm
  • قطر سیلندر هیدرولیک: Ø80mm×720mm
  • توان بخش هیدرولیک: 4KW
مشخصات استراکچر
  • ماشین قادر به کار با دو رول کاغذ به طور همزمان می باشد که اجازه ادامه کار در زمان تعویض قطعات هر یک از بخشهای تغذیه کاغذ را می دهد.
  • سیستم حرکت هیدرولیک مسئول بالا بردن، کلمپ کردن و بازکردن ورق اصلی می باشد.
  • سیستم کنترل کشش از یک ترمز پنوماتیک و کنترل دستی بهره می برد که با ماشین تغذیه کاغذ بطور آنلاین کنترل می شود.

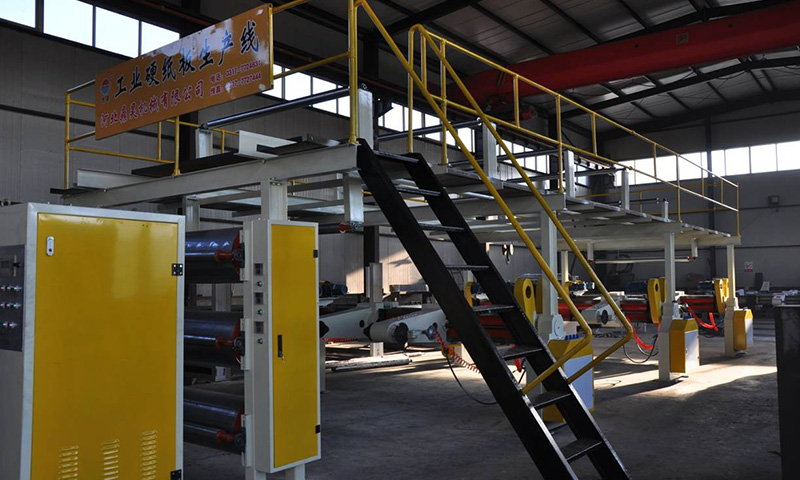

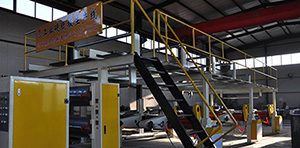

ماشین انتقال به بالای پل سه لایه
Industrial Cardboard Production Line

ماشین انتقال به بالای پل سه لایه عملیات انتقال و مستقیم کردن کاغذ را انجام می دهد. قطر غلطک راهنما Ø85mm بوده و دارای شافتهای راهنمای چهار لایه می باشد. کاربران بایستی بصورت دستی شافت کاغذ را بالانس کنند. فولاد کانال پل بالایی اصلی استند از جنس GB/T 699-2015 می باشد.

3. هم راستا کننده جانبی

قطر غلطک راهنما Ø85mm می باشد. فولاد کانال استند پل بالایی اصلی از جنس GB/T 699-2015 GB/T 699-2015 است.

مشخصات استراکچر
  • غلطک راهنما و واحد هم راستا کننده قادر به هم راستا کردن اتوماتیک کاغذ هستند.
  • هم راستا کننده جانبی باعث کاهش ضایعات ناشی از کاغذ تا شده در هنگام فشردگی می گردد.
  • تنظیم بصورت اتوماتیک و پنوماتیک صورت می گیرد.

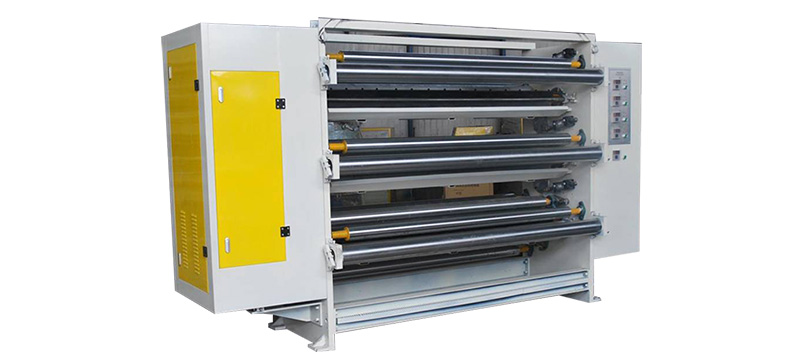

دستگاه پوشش چسب سه لایه
Industrial Cardboard Production Line
پارامترها
  • قطر غلطک راهنما: 100mm با ضخامت دیواره 15
  • قطر غلطک راهنما: 240mm با ضخامت دیواره 30
  • قطر غلطک چسب هموار: 140mm با ضخامت دیواره 15
مشخصات استراکچر
  • هم راستا کننده جانبی دارای یک موتور تغییر فرکانس بوده و بوسیله یک زنجیر و دنده حرکت می کند.
  • غلطک چسب براق شده و سطح آن دارای پوشش کروم می باشد. غلطک فشاری به خوبی ماشینکاری شده و دارای پوشش کروم می باشد.
  • استراکچر غلطک دوطرفه به دلیل عملکرد پنوماتیک دارای انعطاف و سهولت است.
  • سیستم گردش اتوماتیک چسب از چسب در برابر رطوبت جلوگیری می کند.
  • پیش گرمکن باعث شتاب در ژلاتینه شدن می شود.

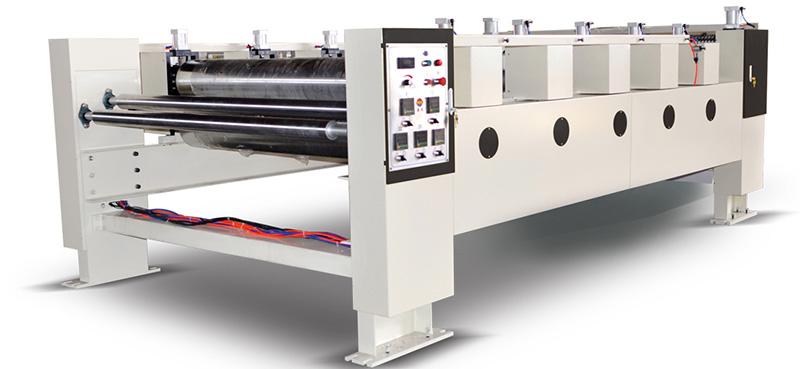

5. ماشین لمینت کاری
Industrial Cardboard Production Line
پارامترها
  • مشخصات غلطک فشار بالا: قطر 400mm * ضخامت 35mm با سطح ماشینکاری شده و پوشش کروم
  • مشخصات غلطک فشار خنک کن: قطر 110mm * ضخامت 15mm با سطح ماشینکاری شده و پوشش کروم
  • مشخصات غلطک محرک: قطر 400mm * ضخامت 35mm با سطح ماشینکاری شده و پوشش کروم
مشخصات استراکچر
  • ماشین با استحکام کلی بالای خود دارای یک استراکچر فولادی کانال عریض بوده که دارای عمر زیاد با ظاهر تمیز و عملکرد پایدار می باشد که آنرا برای عملکرد با سرعت بالا مناسب نموده است.
  • غلطک فشار بالا بطور تخصصی ساخته شده است و مطابق استانداردهای ایمنی ملی ساخته شده است.
  • غلطک فشار بالا دارای کنترل پنوماتیک جهت اطمینان از فشار یکنواخت، پایداری افزایش و کاهش و عملکرد مطمئن می باشد.
  • مقوا به خوبی متصل شده و به شکل مسطح است.

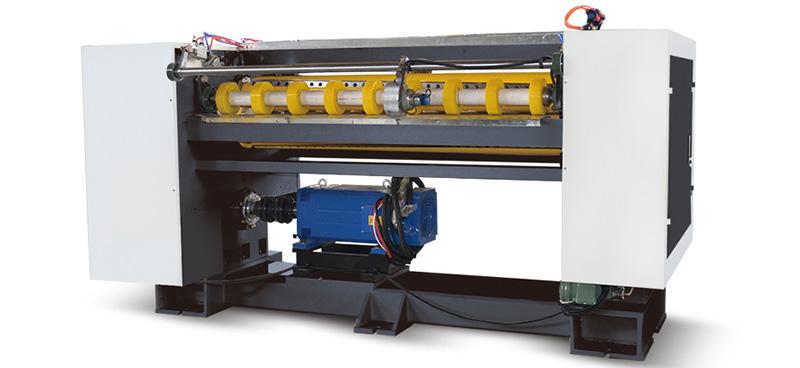

6. دستگاه برش متقاطع CNC
Industrial Cardboard Production Line
پارامترها
  • ماکزیمم سرعت: 100m/min
  • عرض برش: 500mm-9999mm
  • دقت برش: ±1mm در حین عملکرد عادی
  • نیازهای مقوا:
کاغذ خام <360g/㎡ واسطه موجدار <200g/㎡
ضخامت 3-14mm محتوی رطوبت <10%
  • رطوبت نسبی 20%-90%، دمای نسبی 5℃-50℃
  • فشار هوای تحویلی: 0.6-0.9MPa
  • قطر شافت برش: Ø 188mm در بالا و Ø 188mm در پایین
  • قطر شافت راهنما:
    محور جلویی در بالا (چرخدنده خورشیدی) Ø 165mm محور جلویی در پایین Ø 120mm
    محور عقبی در بالا (چرخدنده خورشیدی) Ø 165mm محور عقبی در پایین Ø 120mm
مشخصات استراکچر
  • پنجره هایی در دو سوی ماشین موجود هستند که باعث عملکرد و نگهداری آسان می شوند.
  • سیستم انتقال از یک پمپ روغن با روغنکاری گردشی اتوماتیک به منظور اطمینان از دقت انتقال استفاده می کند.
  • طراحی استراکچر خاص برای تعویض برش دهنده موجب اطمینان از سرعت و راندمان ماشین می گردد.
  • کل سیستم بر اساس استانداردهای C.E طراحی و ساخته شده است و بایستی آزمایشات کامپیوتری صنعتی را جهت اطمینان از کیفیت، عمر بالا و پایداری با موفقیت بگذراند.
  • سیستم از عملگر تشخیص اتوماتیک استفاده می کند که می تواند از تلفات ناشی از کاربرد غیر نرمال و عملکرد بی دقت جلوگیری کند.
  • کامپیوتر قادر به تنظیم اتوماتیک شتاب برش کاغذ بر اساس مشخصات مقوا و سرعت واقعی تولید می باشد. ضمنا می تواند سرعت عملکرد را بصورت اتوماتیک برای ایجاد همزمانی نمایش دهد.
  • کامپیوتر می تواند تا 999 دستور را ذخیره کند و بطور اتوماتیک وظایف خود را طبق برنامه زمانی یا بر اساس اولویت پایان دهد. صفحه نمایش مجموعه ای از اطلاعات تولید را نمایش می دهد.

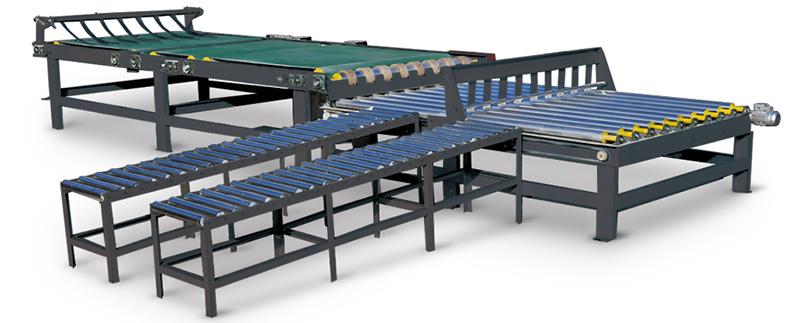

واحد بسته بندی کاملا اتوماتیک با استراکچر زاویه قائم
Industrial Cardboard Production Line

واحد بسته بندی کاملا اتوماتیک به منظور انتقال مقوا در طول تسمه انتقال بکار می رود و استراکچر با زاویه قائمه آن باعث صوفه جویی در فضا می شود. این دستگاه بطور اتوماتیک مقوا را بسته بندی، شمارش می کند و بصورت الکترونیکی تعداد ریست شده و سپس مقوا را به طور معکوس بیرون می برد. ماکزیمم طول مقوا 1600mm می باشد.

جنس

ساختار اصلی از جنس فولاد ناودانی 16# می باشد.

سیستم فشرده سازی هوا، هوای فشرده برای کلیه قطعات پنوماتیک در کل خط تولید فراهم می کند و موجب اطمینان از پایداری فشار کاری می شود.

8. سیستم فشرده سازی هوا

سیستم فشرده سازی هوا، هوای فشرده برای کلیه قطعات پنوماتیک در کل خط تولید فراهم می کند و موجب اطمینان از پایداری فشار کاری می شود.

مشخصات استراکچر
  • مخزن ذخیره هوای فشرده برای تامین هوا بصورت مرکزی با فشار و میزان کافی استفاده می گردد.
  • هر قطعه پنوماتیک با کنترل مستقل و بدون اثر متقابل از لوله اصلی هوا دریافت می کند.
  • هر قطعه پنوماتیک فشار هوا را به اندازه مورد نیاز خود تنظیم می کند و به یک فشار سنج مجهز می باشد.
  • قبل از ورود هوای فشرده به قطعات پنوماتیک، هوا از یک فیلتر ثانویه و حذف کننده رطوبت روغن عبور می کند تا از عملکرد مناسب و ایمنی عملگر اطمینان حاصل شود.
مواد اولیه و پارامترها
  • کمپرسور هوا: 7.5kw
  • جنس تانک هوا: فولاد بویلر از شرکت Jinan Iron and Steel Company Ltd. با ضخامت دیواره 20mm

اسامی مرتبط
