ماشین بازرسی چاپ

صفحه اصلی » تولیدات » ماشین بازرسی چاپ

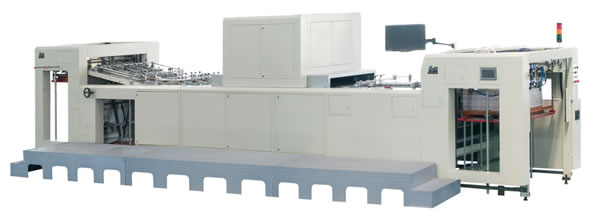

 ماشین بازرسی چاپ

مقدمه
ماشین بازرسی پرینت دارای یک ناحیه بزرگ برای بازرسی و بازرس سراسری می باشد که نرخ تشخیص آن تا 100% نیز بالا می رود. ترکیب خوب دوربین سرعت بالا، پردازش تصویر و مکان یابی مکانیکی منجر به دقت و سرعت خوب این دستگاه شده است.

پارامتر ها ی تکنیکی دستگاه

مدل JP1040
بزرگترین سایز کاغذ 1040×780mm
کوچکترین سایز کاغذ 400×360mm
وزن کاغذ 70-400g/m2
سرعت کار Max. 150m/min, 12,000pcs/hour
دوربین 4K 4K+8K
رزولیشن دوربین 0.13mm×0.13 mm 4K camera: 0.13×0.13mm 8K camera: 0.07×0.08mm
کوچکترین سایز خطا (نقاط جوهری، پرینت نشده و کثیفی) کنتراست بالا: 0.15mm2
کانتراست پایین: 0.25mm2
کنتراست بالا: 0.1mm2
کنتراست پایین: 0.2mm2
کوچکترین خطای خطوط (کشیده شدن جوهر) کنتراست بالا: width≥0.2mm, length≥10mm کنتراست پایین: width≥0.3mm, length≥10mm کنتراست بالا: width≥0.15mm, length≥10mm کنتراست پایین: width≥0.25mm, length≥10mm
خطای تغییر رنگ △E≥3 △E≥3
ثبت انحراف جهت افقی: ±0.2mm Moving جهت حرکت: ±0.2mm جهت افقی: ±0.15 mm جهت حرکت: ±0.15 mm
پاور 14kW
وزن خالص 9.8T
ابعاد کلی 10600×2650×2400mm (همراه پدال)

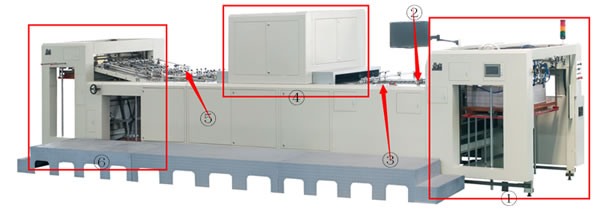

پیکربندی و ویژگی ها

①دستگاه تغذیه کاغذ خودکار
②سیستم اصلاح خطا و مکان یابی
③پلتفرم جارو جذبی
④واحد بازرسی
⑤واحد حذف مواد زاید
⑥دستگاه جمع آوری کاغذ

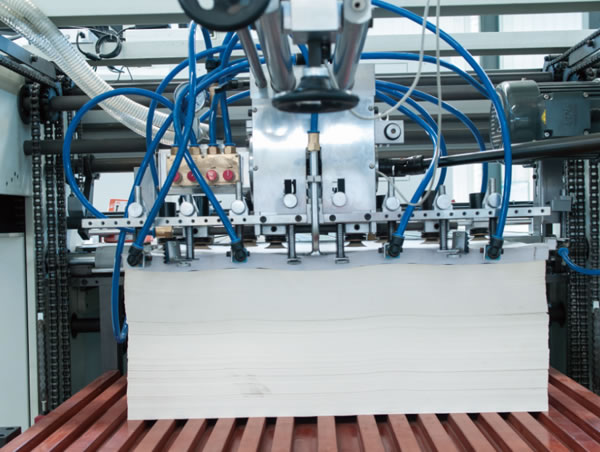

1. دستگاه تغذیه کاغذ اتوماتیک

این ماشین از کلاهک تغذیه برای چاپ استفاده میکند که این سرعت تغذیه تا 12000 ورق بر ساعت می باشد. سایز کاغذ ها مبتواند 780* 1040 میلیمتر باشد. در ضمن برای تنظیم راحت ورود کاغذ، ماشین بازرسی پرینت کاغذ ها را دریافت میکند زیرا این کنترلر از ورود کاغذ های بهم چسبیده جلوگیری میکند. یک کاربرد مناسب برای جک پالت برای تغذیه مستقیم کاغذ، استفاده از تجهیزات تشخیص پرینت قادر هستند هم نیاز های بازرسی بر طرف کنند و هم نیاز به مکان یابی دقیق ندارند.

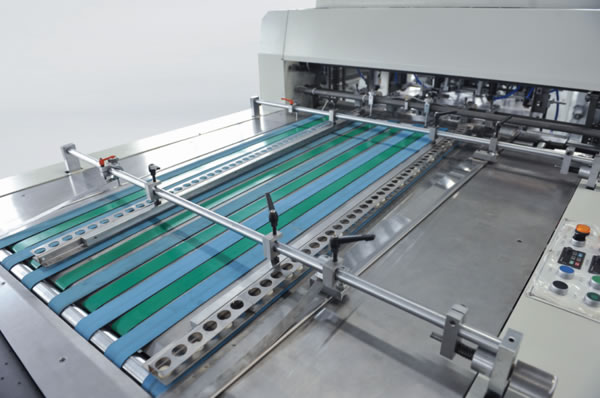

2. سیستم تصحیح انحراف و مکان یابی

محصول ما از تجهیزات مکان یابی ویژه ای برای فضای تصحیح خطا، دقت بالاو تنظیم راحت بهره می برد.

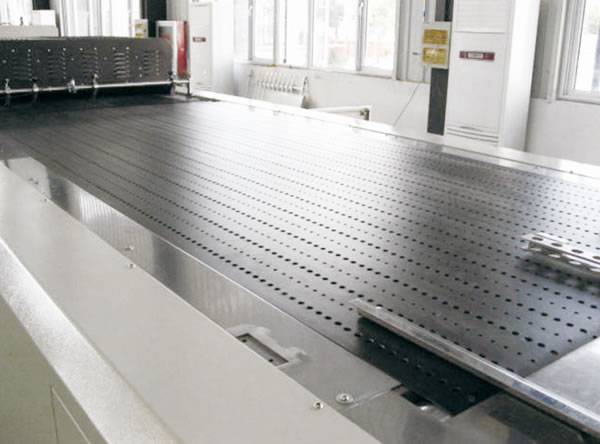

3. پلتفرم جاروی مکشی

A. پلتفرم جاروی مکشی کاغذ برای ماشین بازرسی پرینت مناسب و پایدار است.
B. برای اطمینان از مکش کاغذ های بزرگ، پلتفرم مکشی فضایی در حدود 1100*2600 میلیمتر را پوشش می دهد.
C. ساخته شده از صفحه 25 میلیمتری استیل که برجستگی های سطوح را در قسمت مرکزی ماشین بررسی میکند. طراحی مناسب برای برجستگی های شک مقاومتی و جذبی منجر به عملکرد پایدار این دستگاه میشود.
D. تمامی نوار نقاله ها در ماشین بازرسی پرینت از کشور آلمان وارد شده اند. پس کاغذ ها صاف و در جای صحیح خود و با سرعت مناسب جابجا می شوند.
E. فن مکشی از ماشین تشخیص خطای بازرسی از قدرت باد بالایی برخوردار است. این قدرت قابل تنظیم نیز می باشد تا از سطوح صاف کاغذ اطمینان کامل حاصل شود.
F. نوار نقاله کاغذ را میتوان بدون باز کردن پنل دیواری تعویض کرد.

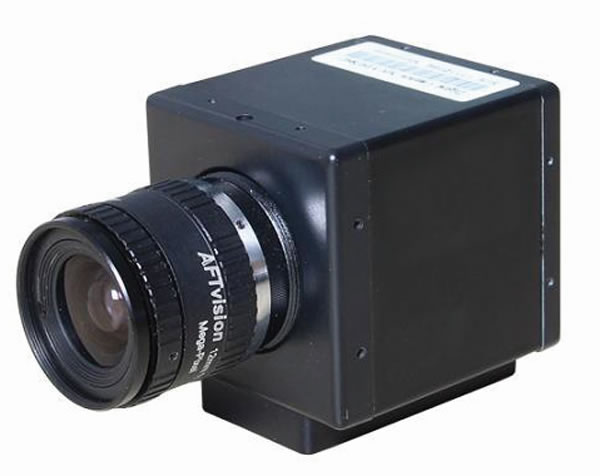

4. واحد نظارت

این ماشین فضای بزرگی را نظارت و بررسی میکند که تا 780 * 1040 میلیمتر بزرگ میشود. بنابر این بهره وری بالای در تولید خواهیم داشت. بیشترین سرعت بازرسی تا 10000 قطعه بر ساعت می باشد که کمک میکند تا از نیروی کار انسانی کاسته شود.

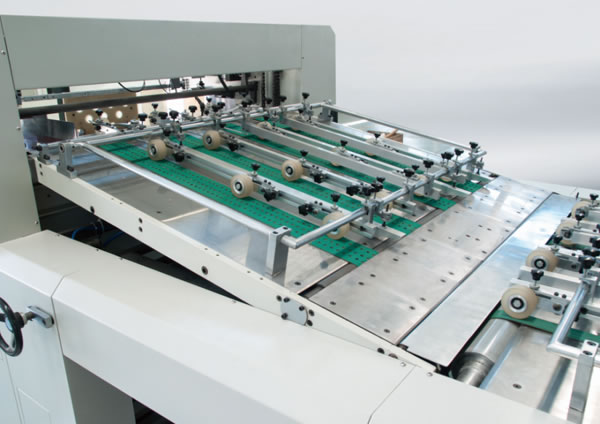

5. واحد حذف ضایعات

واحد حذف ضایعات با کنترل پنوماتیکی می تواند ضایعات کاغذ ی پیدا شده را به قسمت جمع آوری ضایعات ارسال کند.

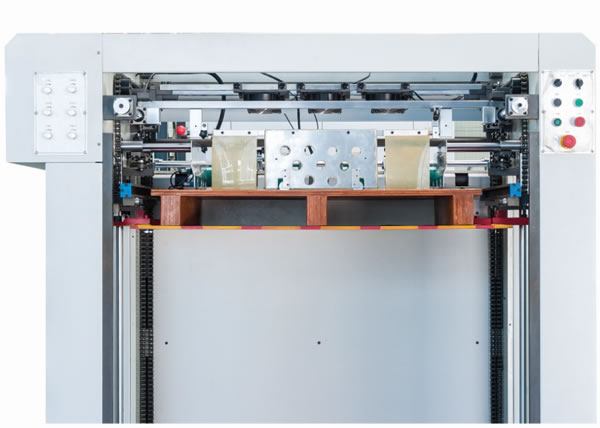

6. دستگاه جمع آوری کاغذ

دستگاه شکل دهی کاغذ (پیرایش و برش) به صورت پنوماتیکی کنترل می شود. سرعت این دستگاه از طریق کنترل انسانی تعیین میشود. تنظیمات جهت بسیار راحت می باشد. این دستگاه از طریق یک دستگاه مکش هوا کاغذ ها را به صورت مرتب جمع آوری میکند.

در صورت بروز هر مشکل با ماشین نظارت پرینت با ما تماس بگیرید.
