مشخصات فنی
چند لایه نوار نقاله بیش از حد
عرض کاری: 1400mm-2500mm
حداکثر سرعت طراحی: 150m / min

ویژگی ها
نوار نقاله روگذر با توجه به تعداد لایه های خط تولید مقوای کنگره دار می تواند از نوع تک لایه، دو لایه و سه لایه باشد. این وسیله برای انتقال و تصحیح مقوا عمل می کند.
بالابر از محرکه موتور سنکرون و کنترل PLC برای همگام شدن با بخش ایجاد موج در رویه استفاده می کند.
این دستگاه جابجایی مجهز به سیستم تصحیح و کشش با قابلیت تنظیم نیروهای جذب و کشش است. دستگاه کشش مکش از موتور فرکانس متغیر گریز از مرکز با ولتاژ بالا برای جذب و کشش مقوا با ایجاد خلاء و همچنین تصحیح الکتریکی مقوای خمیده استفاده می کند تا مقوای منتقل شده ثابت و صاف باشد. علاوه بر این، مقوا را می توان بر روی نوار نقاله یا خارج از آن اصلاح کرد.
چارچوب رو گذر این دستگاه با حفاظ ایمنی و نردبان بالابر تجهیز شده است.
مقوای یک روی کنگره دار که توسط سینگل فیسر ساخته می شود با استفاده از نوار نقاله روگذر به شکلی دقیق به قسمت ترمز کششی یا ترمز مکش منتقل می شود تا به قسمت فرآوری بعدی منتقل شود.
دو دسته صفحه های کاری برای کنترل الکتریکی نصب شده اند و می توان آنها بر روی نوار نقاله یا خارج از آن تنظیم کرد.
بخش جمع آوری کاغذ از یک محرکه مستقل فرکانس متغیر برای هماهنگ سازی با سینگل فیسر استفاده می کند. مقوای تک روی کنگره دار تولید شده در هر یک از سینگل فیسرها به واحد انتقال روگذر منتقل شده و در مقدار مشخصی ذخیره می شود تا تغییر سرعت خط تولید مدیریت شود. در نهایت، مقوای کنگره دار به پیش گرم کننده چند مرحله ای منتقل می شود. سپس، به دستگاه پوشش چسب و دابل فیسر برای چسب زنی و شکل دهی تحویل داده می شود.
نوار نقاله روگذر همراه با استند تغذیه مقوا با دو دسته نوار نقاله شیب دار عرضه می شود. سرعت انتقال و چینش نسبتا کم است تا یک همپوشانی موجی شکل ایجاد شود. بنابراین، مقوای کنگره دار ساخته شده توسط سینگل فیسر را می توان انبار کرد.

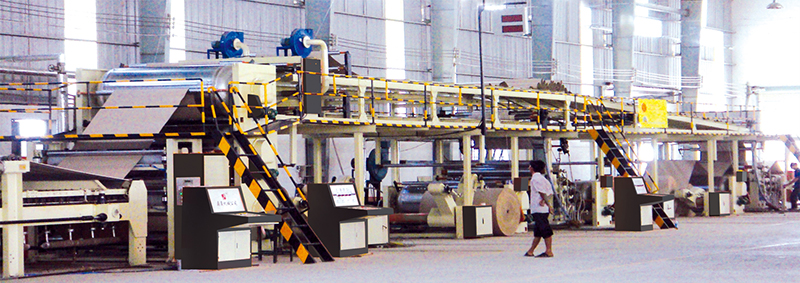

موقعیت دستگاه انتقال روگذر در خط تولید مقوای کنگره دار کامپیوتر پر سرعت WJ در نمودار ⑥ ⑦ ⑤ نشان داده شده است.
