معرفی

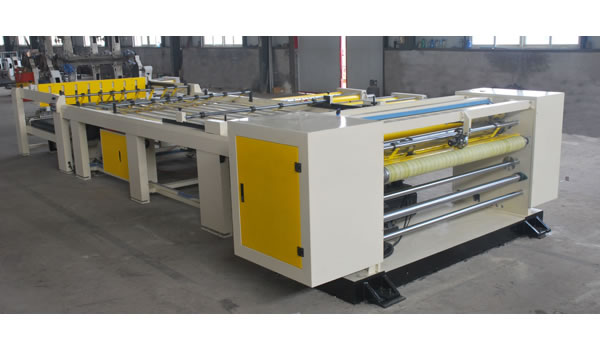

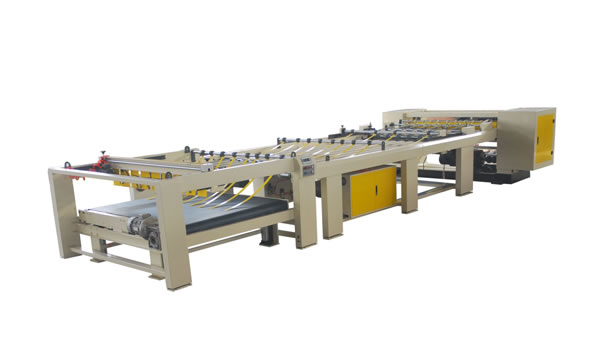

دستگاه برش مقوای کنگره دار SPM به طور ویژه برای قطع کردن مقوای کنگره دار تک رو در ابعاد خاص و چینش منظم آنها در مقدار از پیش تعیین شده به منظور لمینیت کردن و ساخت جعبه ارائه شده است. این دستگاه ترکیبی از عملکرد دستگاه برش مقوای کنگره دار، دستگاه برش عرضی مقوای کنگره دار و واحد چینش مقوای کنگره دار است.

حداکثر سرعت دستگاه قطع و برش عرضی مقوای کنگره دار تا 120 متر در دقیقه با دقت برش ± 1 میلی متر می رسد. محدوده برش عرضی از 300 تا 1600 میلی متر و عرض موثر آن حدود 1200 تا 2200 میلیمتر است.

امکانات
دستگاه برش مقوای کنگره دار دارای مکانیسم تغذیه انعطاف پذیر مقوا است که از تسمه ها و غلتک های لاستیکی مختلف تشکیل شده است. این طراحی باعث می شود این محصول مناسب انواع مختلفی از مقوای کنگره دار باشد. علاوه بر این، تغییر شکل موج ایجاد شده حذف می شود.
چاقوی دایره ای برای برش استفاده می شود. زاویه برش تیغه 45 درجه است. ورق فرآوری شده حاوی ناصافی های کوچکی است که در مجموع لبه های تمیزی را ایجاد می کنند. جایگاه و تیغه این ابزار اقتصادی و کاربردی طوری طراحی شده است که تیغه به راحتی جایگزین می شود.
دستگاه های تغذیه و برش مقوا توسط یک موتور فرکانس متغیر 3.7 kW نیرو می گیرند. همچنین، این قطع کننده و برش دهنده عرضی برای مقوای کنگره دار تک رو از تسمه سنکرون برای انتقال نیرو استفاده می کند که در نتیجه دارای دقت بالا، عمر طولانی و صدای کم است.
دستگاه برش مقوای کنگره دار از موتور AC سروو برای کنترل چاقوی برش عرضی استفاده می کند. موتور سروو تحت کنترل سیستم کنترل سروو موتورAC است.
شفت های بالایی و پایینی تیغه برش عرضی توسط درگیری دقیق چرخ دنده به حرکت در می آیند. خنک سازی شفت از طریق گردش خودکار روغن روانکار انجام می شود. چرخ دنده پایینی به طور مستقیم به موتور سروو سنکرون متصل شده است. بنابراین عدم نیاز به چرخ دنده هرزگرد، دقت برش را نیز بهبود می دهد.
برای عملکرد برشی پایدار، بلبرینگ چاقوی برش عرضی در دستگاه برش مقوای کنگره دار از کشورهای دیگر وارد شده است.
شفت های بالا و پایین چاقوی قطعات کاغذ با زاویه 2 درجه برش می دهد. موقعیت مش تیغه بالا و پایین را می توان با سفت کردن پیچ تنظیم و لبه برش مناسب را تضمین کرد. چاقوی برش که از آلیاژ کیفیت بالا ساخته شده بادوام بوده و از چندین بار تیز کردن پشتیبانی می کند.
یک انکودر اندازه گیری سرعت در انتهای غلتک تغذیه مقوا نصب شده تا سرعت تولید اندازه گیری شود.
کنسول کنترل در پانل جانبی بخش برش مقوا قرار دارد و از یکLCD به عنوان پانل کنترل اصلی استفاده می کند. دکمه های کنترل برای تنظیم شروع، توقف، تسریع و کند کردن دستگاه برش مقوای کنگره دار و همچنین تامین برق بخش های مختلف به کار می روند.
سیگنال 50 متر قبل از اینکه سفارش فعلی به پایان برسد، یک سیگنال هشدار صادر می شود تا به کاربر برای تغییر سفارش یادآوری کند. طراحی مناسب برای انسان باعث می شود کاربری بسیار ساده تر شود.
این محدوده برش دهنده مقوای کنگره دار دارای دو نوع حالت چینش، به ترتیب مطابق با ارتفاع ثابت و مقدار از پیش تعیین شده است. این دو حالت چینش را می توان آزادانه بر اساس نیاز واقعی تغییر داد.
بخش انتقال دستگاه برش مقوای کنگره دار از سه بخش مختلف تشکیل شده است که توسط موتورهای فرکانس متغیر با قدرت به ترتیب 2.2 kW، 3.7kW و 3.7kW به حرکت در می آیند. بخش اول برای جداسازی ورق کنگره دار طراحی شده است. بخش دوم به منظور این است که ورق های کنگره دار جدا شده را به صورت کاشی شکل بچیند و قسمت سوم برای انتقال صحیح که ورق های کنگره دار کاشی مانند به بخش جمع آوری است.
این ماشین برش مقوای کنگره دار قادر به شمارش و چینش خودکار بدون خاموش شدن است. شمارش توسط سوئیچ اپتوالکترونیک انجام می پذیرد. تعامل بخش انتقال و بخش انباشتن را می توان توسط PLC کنترل نمود.
با این دستگاه برش مقوای کنگره دار، یک تکه مقوا را می توان به دو، سه، چهار قطعه یا بیشتر برش داد. سپس قطعات جدا شده به ترتیب چینش می شوند.
بخش چینش از مکانیزم برداشتن پنوماتیک استفاده می کند. محفظه چینش مقوای طراحی شده حداکثر ارتفاع چینش تا 300 میلی متر را بدون خاموش کردن دستگاه یا کاهش سرعت پشتیبانی می کند.
مقوای چیده شده به صورت دو ردیف با عرض 400 میلی متر تحویل داده می شود.

پارامترهای فنی دستگاه برش مقوای کنگره دار 1800 میلی متری
مدل SFC-M300
حداکثر سرعت تولید 120 متر بر دقیقه
عرض 1800 میلیمتر
فشار بخار در طول عملکرد 0.8-1.2 MPa
سرعت اقتصادی 70-110 متر بر دقیقه
محدوده برش عرضی 300-1600 میلیمتر (ورق کنگره دار تک)
دقت برش ± 1 میلیمتر (ورق کنگره دار تک)
